4.6 Resistenza trazione palo da calcolo analitico¶
Per il calcolo della resistenza a trazione di progetto Tult di un palo si utilizzano le relazioni di Das e Seeley (1982):
Tult = Tlat + 0,9 W In cui Tlat è la resistenza allo sfilamento lungo il fusto e W è il peso proprio del palo
In terreni coesivi è Tlat = Alat · Alfa · Cu
Dove: Alat = area laterale del fusto. Cu resistenza non drenata del terreno
Alfa = 0.9 - 0.0625 Cu per cu <= 0.8
Alfa = 0.4 per Cu > 0.8
In terreni incoerenti è Tlat = 0.5 · p · G · Lcr² · ku · tg(µ) + p · G · Lcr · ku · tg(µ) (L – Lcr)
In cui: p = perimetro fusto; G = peso di volume terreno; Lcr = 15 D con D = diametro palo; L = lunghezza palo; µ = angolo attrito palo-terreno
Ku = 0.9 per Ø'<= 20°
Ku = 0.9 +0.04(per Ø'<= 20°)
Per pali trivellati l'angolo di attrito laterale µ è valutato solitamente pari a Ø' (angolo di attrito del terreno
Per pali prefabbricati l'angolo di attrito laterale µ è valutato solitamente pari a 0.75 Ø'
Per pali in tubolari di acciaio l'angolo di attrito laterale è posto solitamente pari a µ = 20°.

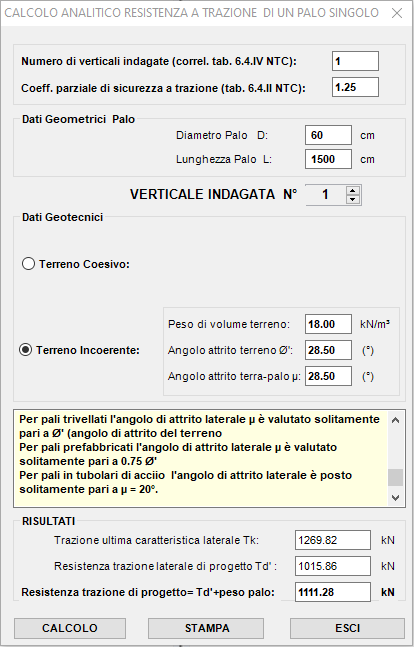

Si riporta di seguito la stampa della relazione di calcolo relativa al calcolo della resistenza a trazione del palo trivellato il cui alla finestra sopra riportata:
DETERMINAZIONE ANALITICA DELLA RESISTENZA DI PROGETTO A TRAZIONE ASSIALE DI UN PALO ISOLATO
Numero verticali di indagine:1
Coeff. Sic. Portanza Laterale:1.25da applicare al carico ultimo caratteristico secondo l'approccio 2 (§ 6.4.3.1.1 NTC)
Lunghezza del palo:1500cm
Diametro sezione palo:60cm
Tipo di terreno:*Incoerente (Cu = 0)
Formula applicata per il calcolo della trazione ultima caratt. Tk (Das e Seeley-1982):
Tk = 0.5pGLcr²tg(µ)ku + pGLcrtg(µ)Ku + 0.9Wpalo
p=perimetro sez.palo; G = peso di volume terreno; L= lungh. Palo;
Lcr=15*L = lungh. critica; tg(µ) = tangente dell'angolo di attrito palo-terreno
Coeff. sollevamento Ku= 0.9 per Ø'<= 20°
Coeff. sollevamento Ku= 0.9+0.04*(Ø'-20°) per Ø'<= 30°
Coeff. sollevamento Ku= 1.3+0.12*(Ø'-30°) per Ø'<= 40°
DATI GEOTECNICI E RISULTATI RIFERITI ALLE SINGOLE VERTICALI DI INDAGINE
GammakN/m³Peso unità volume del terreno
Ø'°Angolo Attrito efficace del terreno
µ°Angolo Attrito Palo-Terreno
N.VerticaleGammaØ'µ Tk
118.0028.5°28.502158.70
RISULTATI
Trazione media caratt. Tkm:2158.70kNValore medio tra quelli esposti nella precedente tabella
Fatt.correlaz. medio :1.700Tratto dalla tab. 6.4.IV NTC in funzione del numero di verticali
Trazione min. caratt. Tkmin:2158.70kNValore minimo tra quelli esposti nella precedente tabella
Fatt.correlaz. Tkmin:1.700Tratto dalla tab. 6.4.IV NTC in funzione del numero di verticali
Trazione caratt.laterale Tk =1269.82kNNon comprensiva del peso proprio del palo
Trazione di progetto Td =1111.28kNTd = Tk + 0.9W [Comprensiva del peso proprio W del palo]
