Estabilidad global

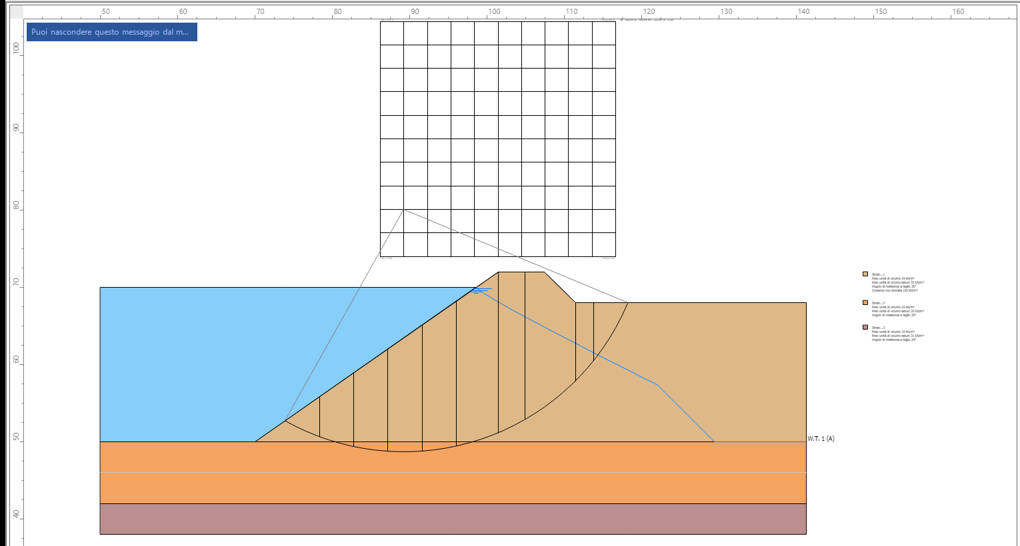

El botón Slope (pestaña Home, grupo Out) guarda un archivo *.LHFTOSLOPE con los datos actuales de las pestañas y lo abre en Slope (si Slope no está instalado ESD propone descargarlo). El análisis debe realizarse con embalse lleno, embalse vacío y desembalse rápido. A Slope llegan:

Dato	Desde ESD
Perfil del terreno	inicio aguas arriba, pie aguas arriba, coronación, paramento aguas abajo hasta el pie y más allá, hasta el borde de los estratos de cimentación; si el terreno aguas abajo está por encima del pie, el perfil lo sigue
Nivel freático	cota de máximo embalse aguas arriba, línea de saturación en el cuerpo (la curva del dibujo), pie aguas abajo y plano de apoyo aguas abajo
Estrato 1	cuerpo de la presa: γ, γsat, φ', c', cu
Estratos 2 y 3	estratos de cimentación (permeable e impermeable) con γ, γsat, φ, c y color
Sismo	amax, kh, kv

Slope se abre en unidades del Sistema Internacional (kN/m³, kPa, kN), como ESD, con la leyenda de los estratos.

Cohesión efectiva y no drenada

Las verificaciones al deslizamiento de ESD (embalse lleno, vacío y desembalse rápido) usan los parámetros efectivos φ' y c'. La cohesión no drenada c_u (casilla a la derecha de c') no entra en las verificaciones de ESD: se exporta a Slope para los análisis en tensiones totales.

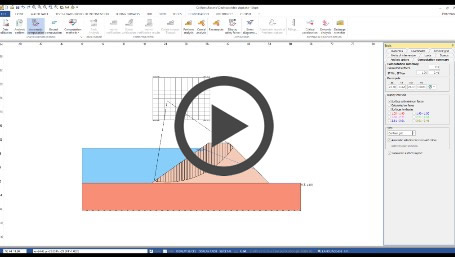

El siguiente vídeo muestra las verificaciones en Slope (embalse lleno, desembalse rápido, embalse vacío):
