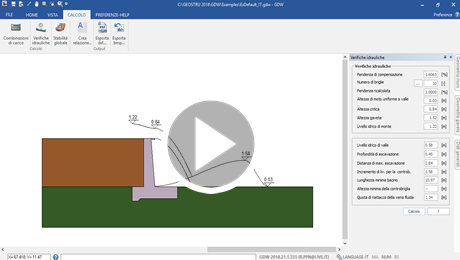

Verificación hidráulica

En el cálculo hidráulico son calculadas distintas cantidades en función del tipo de dispositivo de disipación adoptado. Para los distintos casos los resultados atendibles para el cálculo hidráulico son:

1. Embalse con cotradique

z0[m]

Elevación del nivel del agua cuesta arriba

zg[m]

Cota del agua sobre la gaveta (nota: el agua en la gaveta transita en condiciones de estado crítico)

zv[m]

Cota de retomo de la vena fluida, parámetro cuesta abajo

z1[m]

Cota del agua cuesta abajo del dique

fb[m]

Cota del perfil del terreno a la distancia de máxima excavación (profundidad de máxima excavación)

z2[m]

Elevación del nivel del agua cuesta arriba del contradique

zum[m]

Cota de la corriente cuesta abajo del dique en condiciones de moto uniforme

lbmin[m]

Longitud mínima cuenca

hcbmin[m]

Altura mínima contradique

1. Cuenca en terraplén, revestido con contradique

z0[m]

Elevación del nivel del agua cuesta arriba

zg[m]

Cota del agua en la gaveta (nota: el agua en la gaveta corre en condiciones de estado crítico)

zv[m]

Cota de retomo de la vena fluida parámetro cuesta abajo

z1[m]

Cota del agua cuesta abajo del dique

z2[m]

Elevación del nivel de agua cuesta arriba del dique

zum[m]

Cota cuesta abajo del dique en condiciones de moto uniforme

lbmin[m]

Longitudes mínimas de la cuenca

hcbmin[m]

Altura mínima del contradique

1. Cuenca en depresión, revestida con contradique

z0[m]

Elevación del nivel del agua cuesta arriba

zg[m]

Cota del agua sobre la gaveta (nota: el agua en la gaveta corre en condiciones de estado crítico)

zv[m]

Cora de retomo de la vena fluida parámetro cuesta abajo

z1[m]

cota del agua cuesta abajo del dique

z2[m]

Elevación del nivel del agua subito cuesta arriba del contradique

zum[m]

Cota de la corriente cuesta abajo del dique en condiciones de moto uniforme

lbmin[m]

Longitudes mínimas de la cuenca

hcbmin[m]

Altura mínima del contradique

1. Ausencia de cuenca o contradique

z0[m]

Elevación del nivel del agua cuesta arriba

zg[m]

Cota del agua (nota: el agua en la gaveta corre en condiciones de estado crítico)

zv[m]

Cora de retomo  de la vena fluida parámetro cuesta abajo

zum[m]

Cota de la corriente cuesta abajo del dique en condiciones de moto uniforme
