Prova Sismica Multicanale - Easy MASW > Categoria del suolo e altri parametri geotecnici

L'ultima componente delle fase di elaborazione è quella che permette di determinare la categoria del suolo e alcuni parametri geotecnici a partire dai risultati ottenuti nella fase di calcolo.

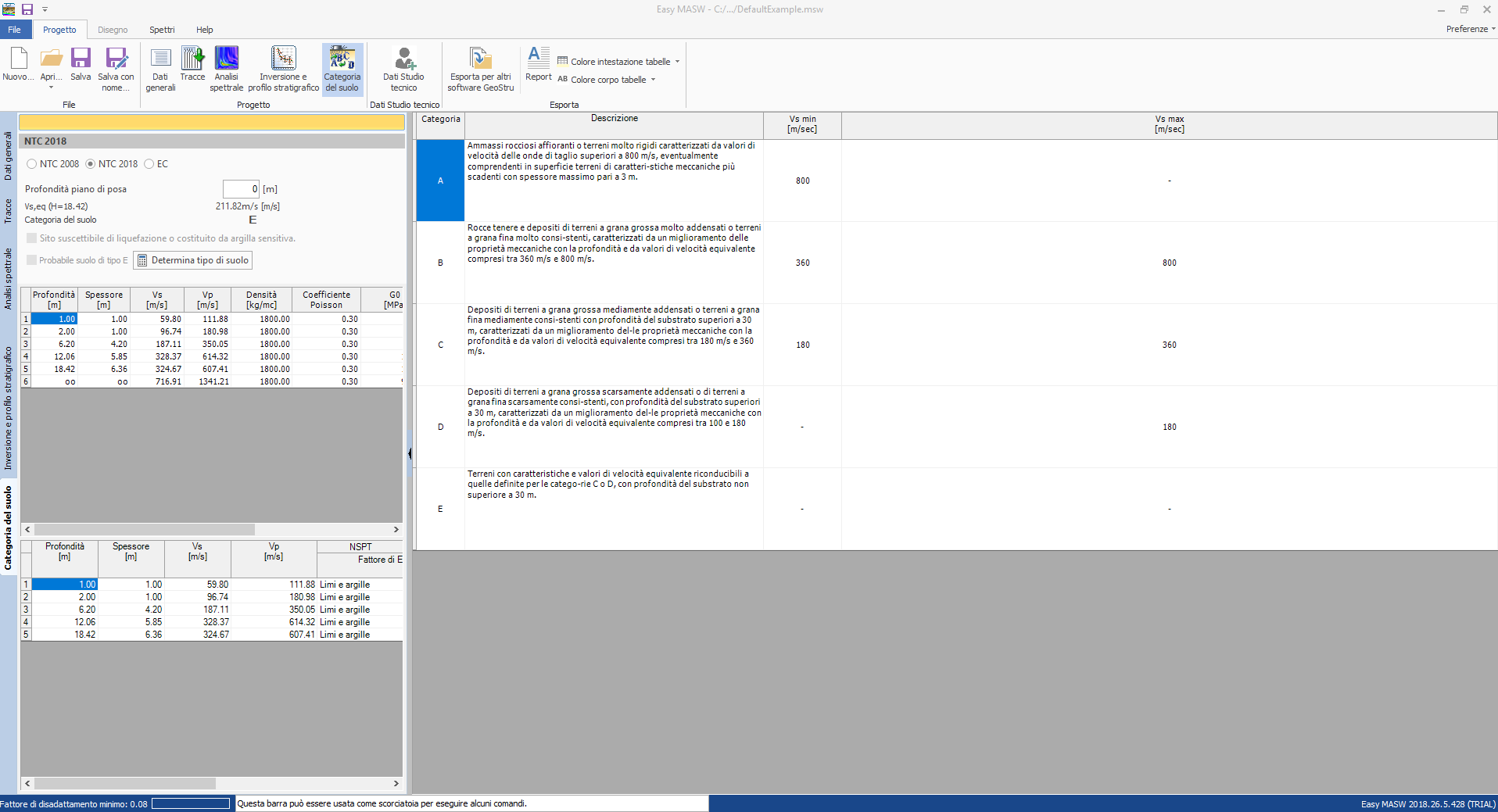

Qui viene rappresentata la media delle velocità delle Vs nei primi trenta metri, pesata sullo spessore degli strati definiti nel modello. A partire da tale dato e sfruttando alcune definizioni aggiuntive, viene determinata la categoria a cui appartiene il suolo esaminato.

7_2018

Infine vengono calcolati anche:

  • Modulo di deformazione al taglio

  • Modulo edometrico

  • Modulo di compressibilità volumetrica

  • Modulo di Young

  • NSPT e Qc.

Come vanno letti questi moduli

I quattro moduli sono espressi in MPa e sono ricavati direttamente dalle velocita' e dalla densita' dello strato, secondo le formule sopra: G0 = rho x Vs^2, Ed = rho x Vp^2, M0 = rho x (Vp^2 - 4/3 Vs^2), Ey = 2 rho Vs^2 (1 + v). Con la densita' in kg/mc e le velocita' in m/s, il risultato e' in Pascal e viene convertito in MPa.

Sono moduli dinamici a piccolissime deformazioni: non confrontabili con le tabelle geotecniche

Una prova sismica sollecita il terreno con deformazioni dell'ordine di 10-6, cioe' nel campo in cui il terreno e' piu' rigido di quanto sara' mai sotto un'opera. Percio' G0 e' il modulo di taglio iniziale (Gmax) e Ey il corrispondente modulo di Young dinamico.

I valori dei manuali e delle tabelle geotecniche sono invece moduli operativi, misurati o stimati alle deformazioni di esercizio (10-3-10-2): sono normalmente da 5 a 20 volte piu' piccoli. Trovare qui 150 MPa e in tabella 15 MPa per lo stesso terreno non indica un errore di unita' di misura: sono due grandezze diverse.

Per passare dai valori sismici a quelli di progetto si applica un fattore di riduzione della rigidezza (curve di decadimento G/G0), scelto in base al livello di deformazione atteso e al tipo di terreno.

Simboli

Ed e' il modulo edometrico (o vincolato) ricavato dalla velocita' delle onde di compressione; M0 e' il modulo di compressibilita' volumetrica (modulo di bulk). Il coefficiente di Poisson v usato in Ey e' quello calcolato dal rapporto Vp/Vs dello strato.
