Ancoraje

Ancorajul este considerat în program că o forță aplicată asupra zidului de mărime egala cu tracțiunea; aceeași forță este luata în considerare în cadrul analizei stabilității globale de fiecare dată când o potențială suprafață de alunecare intersectează ancorajul.

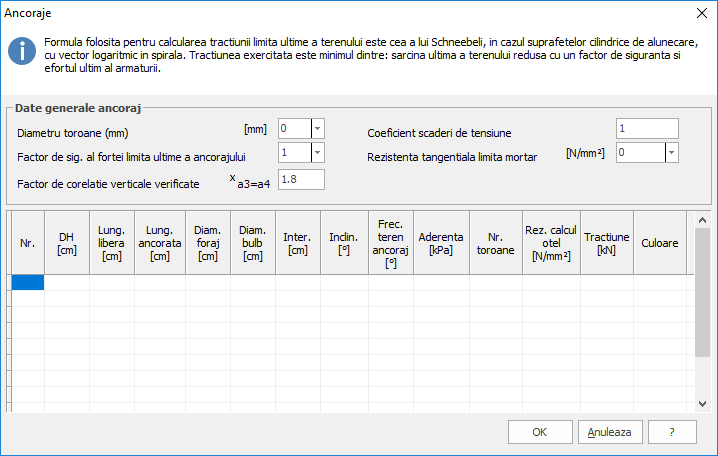

Meniu pentru asignarea caracteristicilor ancorajului

Date generale ancoraj

Diametru toroane

Înserați diametrul toroanelor.

Factor de siguranță la forță limită ultimă a ancorajului

Indicați factorul de siguranță de aplicat forței limită a ancorajului în funcție de durabilitate și risc.

Factor de corelație verticale cercetate

Indicați factorul de corelație pentru a afla rezistenta caracteristica a încercărilor geotehnice, în funcție de numărul de profile de verificat.

Coeficient scăderi de tensiune

Este raportul intre tracțiunea inițială și tracțiunea în condiții de exercițiu. Aceasta valoare depinde de tehnologia folosita pentru realizare și poate lua valori cuprinse intre 1.2 și 1.5.

Rezistența tangențială limita mortar

Indicați rexistenta tangențială limita a mortarului.

N°

Numărul de ordine al ancorajului.

DH [cm]

Indicați distanța ancorajului față de capătul zidului.

Lung. libera [cm]

Indicați lungimea fragmentului inițial al ancorajului.

Lung. ancorată [cm]

Indicați lungimea fragmentului de ancoraj al tirantului.

Diam. foraj [cm]

Indicați diametrul forajului.

Diam. bulb [cm]

Indicați diametrul bulbului.

Inter. [cm]

Indicați interaxele longitudinale.

Înclin. [°]

Indicați unghiul de inclinație al ancorajului fata de orizontala.

Forfec. teren-ancoraj [°]

Indicați unghiul de forfecare care se formează între teren și ancoraj.

Aderența

Indicați aderența ancoraj-teren.

Nr. Toroane

Indicați numărul de toroane folosite.

Rez. calcul otel

Indicați rezistenta de calcul a otelului.

Tracțiune

Introduceți valoarea tracțiunii; programul calculează o valoare a tracțiunii, dar utilizatorul poate introduce o alta valoare pentru aceasta tastând-o în căsuță aferenta.

Culoarea

Alegeți culoarea de reprezentare a ancorajului din tabla de culori

Pentru a realiza ancorarea zidului procedați astfel:

1. Calculați zidul fără ancoraj.

2. Definiți geometria ancorajului și caracteristicile geometrice: în timpul introducerii datelor, programul calculează automat tracțiunea de proiect a ancorajului. Chiar dacă tracțiunea este calculată de program, aceasta poate fi modificată de proiectant.

3. Refaceți calculul și verificați diagrama tensiunilor din fundație; este preferabil ca această diagramă să fie aproximativ dreptunghiulară sau, în orice caz, cu baza mare orientată spre amonte; în plus, trebuie să fie satisfăcute verificările de siguranță la alunecare și răsturnare.

4. Dacă diagrama presiunilor din fundație nu se află în condițiile de la punctul precedent, este necesar să se micșoreze sau să se mărească tracțiunea.

5. Dacă nu este satisfăcută verificarea la capacitate portantă limită, este necesar să se introducă piloți.

6. Lungimea liberă trebuie să fie astfel încât să plaseze bulbul în afara zonei de rupere identificată direct de program după introducerea ancorajului.
