Calcul blocat

Toate opțiunile fac referire la suprafețele de formă circulară.

Calcul blocat/îngrădit într-un punct

Fiind asignată o rețea de centri, sunt verificate toate suprafețele admisibile ce trec print-un punct asignat de către utilizator. Pentru a utiliza calculul blocat procedați după cum urmează:

Calculul blocat/îngrădit în două puncte

În acest caz nu este nevoie de rețeaua de centri deoarece calculul se realizează automat cu verificarea tuturor suprafețelor admisibile care trec prin doua puncte asignate de către utilizator și tangente la o dreaptă cu o înclinație variabilă între 0° și 90° cu pasul de 1°. Pentru utilizarea calculului îngrădit procedați după cum urmează:

Calculul blocat/îngrădit în trei puncte

În acest caz nu este nevoie de rețeaua de centri deoarece calculul se realizează automat cu verificarea tuturor suprafețelor admisibile care trec prin trei puncte asignate de către utilizator . Pentru utilizarea calculului blocat procedați după cum urmează:

Calcul blocat/îngrădi tangent la o drepta

Asignată o rețea de centri și o dreaptă, sunt verificate toate suprafețele admisibile tangente la dreapta definită de către utilizator cu centrul pe rețeaua dată. Pentru folosirea calculului îngrădit tangent la o dreaptă urmați pașii descriși mai jos:

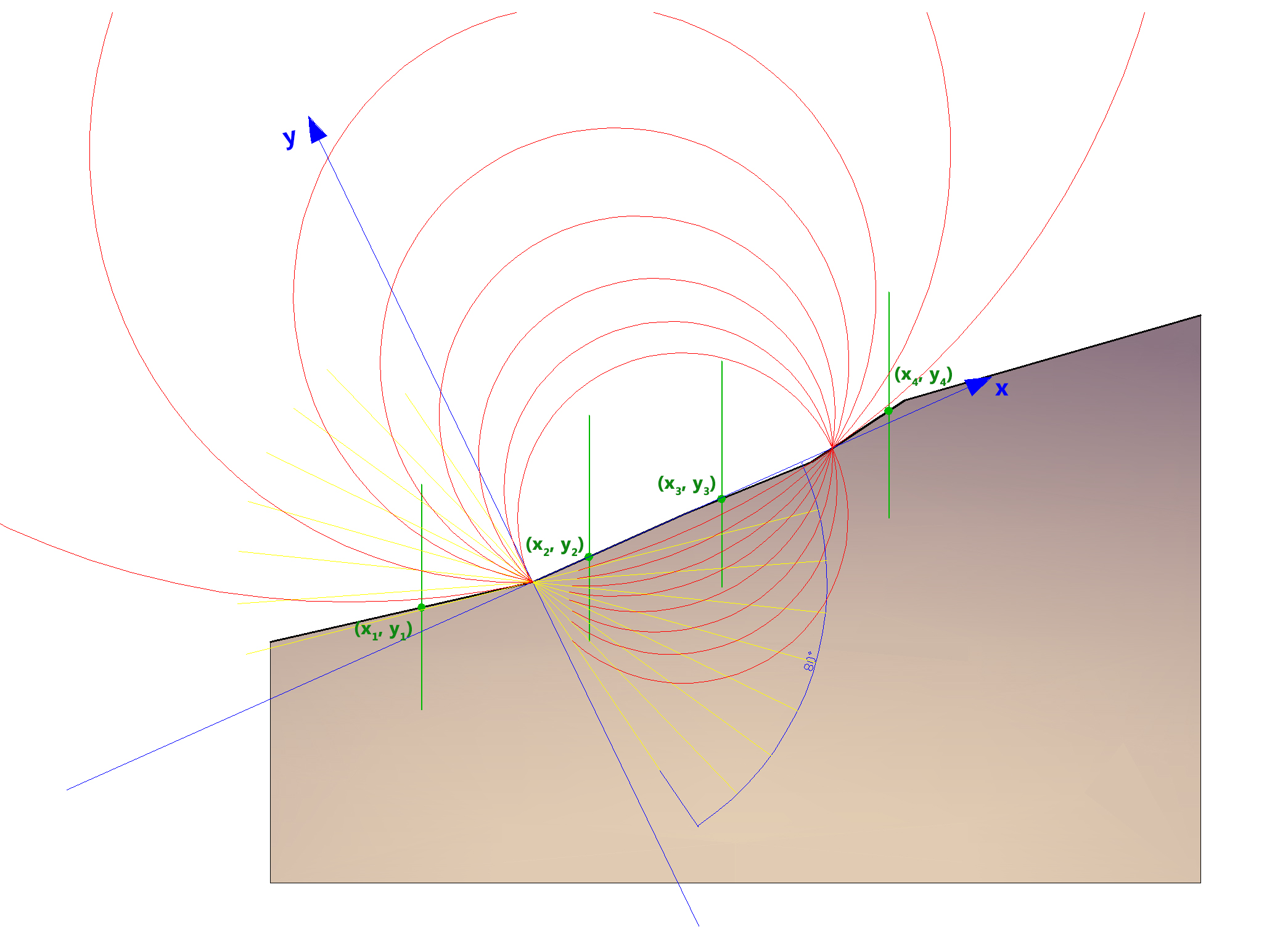

Interval în aval

Această opțiune dă posibilitatea verificării tuturor suprafețelor a căror interjecție cu taluzul se încadrează în două segmente, unul în aval și unul în amonte. Pentru folosirea acestui calcul urmați pașii descriși mai jos:

În acest exemplu, valoarea deschiderii unghiulare maxime este de 80°, în timp ce pasul de variație unghiulară este de aproximativ 10°;

Liniile tangente care constrâng cercurile de rupere calculate de program sunt reprezentate cu galben.

Programul nu realizează calculul dacă nu găseste suprafețe compatibile cu descrierile facute.

Blocat într-o serie de puncte

Permite verificarea unei serii de suprafețe blocate într-o serie de puncte. Introduceți blocările di tabelul aferent.
