Notas importantes

Para usar correctamente el programa es necesario respetar algunas reglas que se enumeran a continuación:

1. Sistema de referencia: el talud se debe definir en el cuadrante positivo de un sistema Cartesiano X, Y.
2. La cota Y debe ser creciente de izquierda a derecha.
3. Las secciones definidas respecto a sistemas de referencia diferentes del impuesto se pueden reflejar con el comando Reflejar.
4. La distancia entre la ordenada Y mínima de los vértices del perfil y la profundidad del bedrock constituye un vínculo en la búsqueda del factor de seguridad (no se consideran las superficies de deslizamiento que cortan por debajo de dicha profundidad).
5. Las características geotécnicas de los estratos que constituyen el talud a examinar se deben atribuir partiendo del estrato superior hacia el inferior.

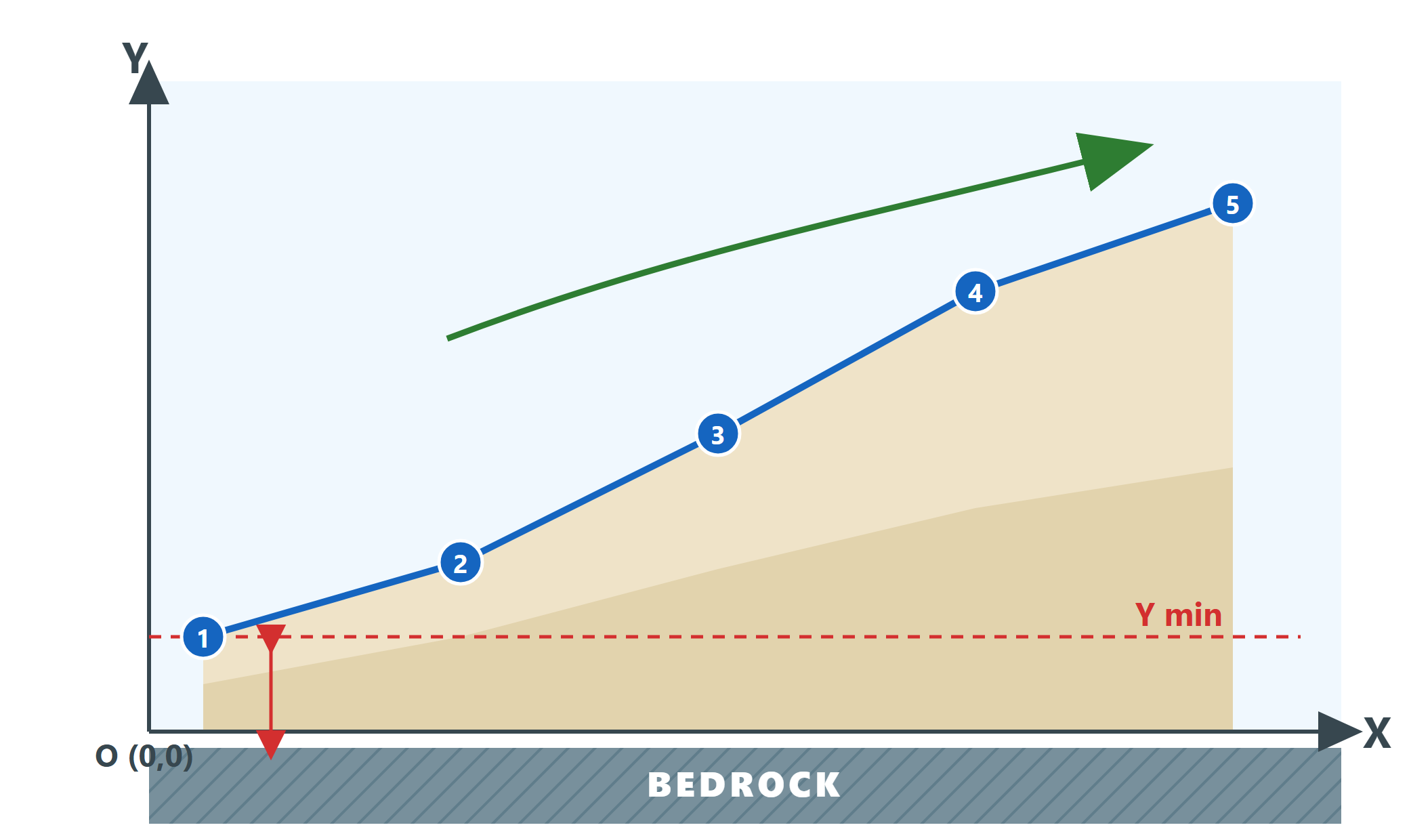

El perfil se define en el cuadrante positivo, con los vértices numerados y la cota Y creciente de izquierda a derecha. La línea discontinua indica la Y mínima del perfil: el bedrock debe encontrarse por debajo de ella.

Error frecuente

Dibujar el perfil de derecha a izquierda, con la cota Y creciente en ese sentido, no respeta la convención y produce resultados no válidos. Si la sección se ha levantado con la orientación opuesta, debe reflejarse con el comando Reflejar antes del cálculo.
