Dati geometrici

Il profilo della terra rinforzata viene definito dalle  coordinate X, Y rispetto ad un sistema di riferimento locale avente come origine il vertice numero 1, coordinate (0,0).

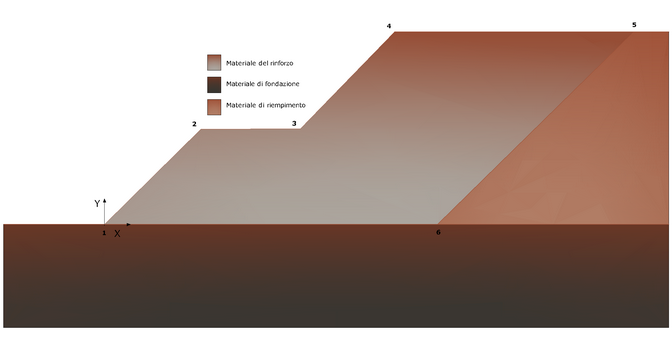

Restituzione video della terra armata

Il  poligono che definisce la terra rinforzarta  deve essere chiuso e il primo vertice deve avere coordinate (0,0).

Il poligono può essere definito per punti, riportando manualmente le coordinate X, Y in tabella, oppure tramite generazione automatica, in tal caso il profilo geometrico può essere o a pendenza costante oppure a gradoni.

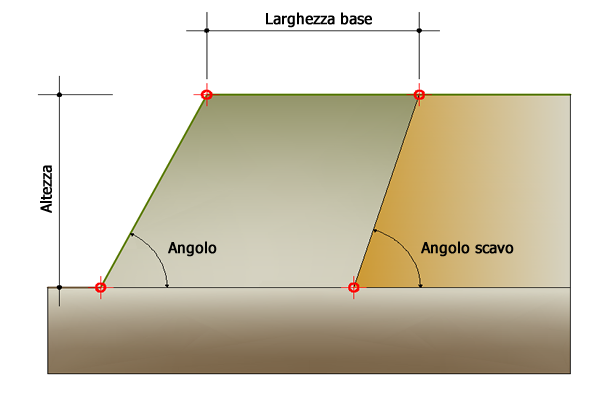

Nel caso venga scelta la modalità di generazione automatica i dati di input richiesti sono:

• l'angolo interno al poligono del rinforzo, angolo che il profilo del pendio forma con l'orizzontale;

• l'altezza e la larghezza del poligono del rinforzo.

Generazione automatica geometria, dati di input

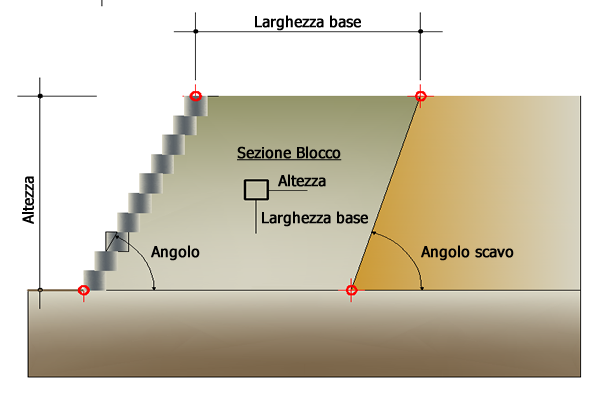

La modalità di generazione automatica "Sistemazione a Gradoni" viene eseguita dal software attribuendo le dimensioni dei blocchi di default oppure utilizzando quelle che vengono assegnate dall'utente nella sezione "Blocchi".

Generazione automatica geometria, dati di input

In "Geometria" è possibile definire le dimensioni geometriche della fondazione, ogni dato inputato per renderlo attivo deve essere confermato con il tasto "Applica".

Per cancellare è sufficiente  selezionare tutti i valori numerici in tabella e cancellarli da tastiera attraverso il tasto "Canc" oppure dopo averli selezionati cliccare sul tasto destro del mouse e scegliere l'opzione "Elimina tutto".

Il comando "Importa DXF" consente di importare il profilo del rinforzo, condizione necessaria è che sia stato definito da una polilinea aperta crescente da sinistra verso destra.

Se l'utente dispone delle coordinate del profilo su di un foglio di calcolo possono essere copiate e incollate nella tabella di input.

Il significato dei flag nella colonna "Usa" è che il punto corrispondente è stato utilizzato per agganciare un blocco.
